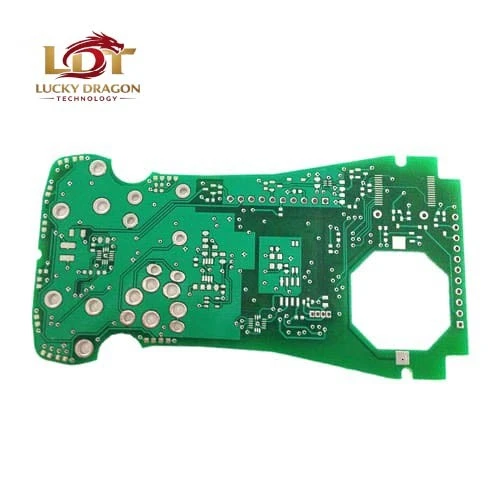

Yüksek termal yükler ve sıkı çevresel uyumluluk için tasarlanan bu Halojen-Serbest Yüksek-Tg'li PCB, klor ve brom içermeyen gelişmiş alev-geciktirici epoksi reçineleri kullanır. 170 derece ile 180 derece arasındaki cam geçiş sıcaklığında (Tg) çalışan ve RoHS, REACH ve WEEE direktifleriyle tam uyumlu olan bu cihaz, sürekli yüksek-sıcaklığa maruz kalma ve çoklu-kurşunsuz-yeniden akış döngüleri altında mekanik sağlamlığı ve elektriksel bütünlüğü korur.
Teknik Özellikler
|
Parametre |
Standart Değer / Aralık |
Test Standardı |
|
Temel Malzeme (Tg) |
170 derece - 180 derece (DSC) |
IPC-TM-650 2.4.25 |
|
Ayrışma Sıcaklığı (Td) |
>= 340 derece (%5 ağırlık kaybı) |
IPC-TM-650 2.4.24.6 |
|
Termal Genleşme (Z-ekseni) |
%1,5 - 2.5% (50 dereceden 260 dereceye kadar) |
IPC-TM-650 2.4.24 |
|
Isı İletkenliği |
0.4 - 2.0 W/m·K (reçine/dolgu maddesine bağlı olarak) |
ASTM D5470 |
|
Dielektrik Sabiti (Dk) |
4.2 - 4.6 (1 GHz) |
IPC-TM-650 2.5.5.9 |
|
Dağılım Faktörü (Df) |
0.015 - 0.020 (1 GHz) |
IPC-TM-650 2.5.5.9 |
|
Soyulma Dayanımı |
>= 0.7 N/mm (1 oz bakır) |
IPC-TM-650 2.4.8 |
|
Halojen İçeriği |
Cl < 900 ppm, Br < 900 ppm |
EN 14582 / IEC 61249-2-21 |
|
Tahta Kalınlığı |
0,4 mm - 3.2 mm (Tolerans: ±%10) |
IPC-A-600 Sınıf 2 / Sınıf 3 |
|
Maksimum Katman Sayısı |
24 Katmana kadar |
- |
|
Yüzey Kaplamaları |
ENIG, HASL (Kurşun-Serbest), Daldırma Gümüş, OSP |
IPC-4552 / IPC-4553 |
Temel Özellikler
Termal Stres Direnci:Yüksek Tg, yumuşamayı ve Z-ekseni genişlemesini önleyerek, açık deliklerden (PTH) kaplamayı termal şok ve sıralı yeniden akışlı lehimleme sırasında çatlamaya karşı korur.
Katı Halojen-Serbest Formülasyon:Bromlu alev geciktiricileri (BFR'ler) ve antimon bileşiklerini ortadan kaldırır, termal indeks derecelendirmelerinden ödün vermeden katı Avrupa çevre direktiflerini karşılar.
Empedans Kararlılığı:Kontrollü reçine akışı ve tekdüze cam kumaş dağıtımı, sıkı dielektrik sabiti toleranslarını koruyarak yüksek- hızlı dijital devrelerde sinyal zayıflamasını en aza indirir.
CAF Direnci:İletken Anodik Filament oluşumuna karşı artırılmış direnç, yüksek nem ve DC öngerilim koşulları altında-uzun vadeli yalıtım güvenilirliği sağlar.
Uygulamalar
Otomotiv Elektroniği:Yüksek ortam sıcaklıklarında çalışan kaporta altı kontrol üniteleri, güç aktarım sistemi yönetim sistemleri ve LED matris aydınlatma modülleri.
Endüstriyel Güç Elektroniği:Güçlü termal dağıtım gerektiren yüksek-frekans anahtar-modlu güç kaynakları (SMPS), motor sürücüleri ve invertörler.
Telekomünikasyon Altyapısı:5G güç amplifikatörleri, baz istasyonu RF birimleri ve yüksek-yoğunluklu yönlendirme arka panelleri.
Tıbbi Ekipman:Sıkı mevzuat uyumluluğu ve uzun operasyonel yaşam döngüleri gerektiren görüntüleme sistemleri ve tanılama donanımları.
Özelleştirme
Üretim parametreleri, yığınlama gereksinimlerine ve{0}}DFM yönergelerine göre ayarlanır:
Katman Yapılandırmaları:Tek-taraflı, çift-taraflı, çok-katmanlı (24L'ye kadar), sert-esnek ve metal-çekirdekli (Al/Cu) hibrit yapılar.
Bakır Ağırlığı:0,5 oz ila 3 oz standart iç katmanlar; Ağır bakır güç rayları için 6 oz'a kadar.
Lehim Maskesi Seçenekleri:Yeşil, siyah, beyaz, mavi, kırmızı ve sarı (mat veya parlak çeşitleri mevcuttur).
Kontrollü Empedans:±%10 tolerans hedefiyle tek uçlu ve diferansiyel çift empedans modelleme. Mühendis yerleşim tasarımına yardımcı olmak üzere standart yığın şablonları (2L'den 16L'ye) istek üzerine mevcuttur.
Özel Süreçler:Kör/gömülü geçişler, mikro geçişler, reçine tıkanması, -iç-ped yoluyla ve kenar kaplaması.
Kalite Kontrol
Üretim hatları, gelen malzemeden son paketlemeye kadar-sıkı kusur önleme protokolleri kapsamında çalışır:
Gelen Muayene
Laminatlar ve prepregler, üretime sunulmadan önce kalınlık, bakır soyulma mukavemeti ve reçine içeriği açısından test edilir.
AOI ve AOI/AOY
Otomatik Optik İnceleme, iç ve dış katmanları çizgi genişliği anormallikleri, kısa devreler ve açıklıklar açısından kontrol eder.
Elektrik Testi
Uçan prob testi ve özel fikstür testleri, netlist bağlantısını ve yalıtım direncini doğrular.
Güvenilirlik Testi
Mikro kesit analizi, IPC-TM-650 standartlarına göre kaplama kalınlığını, gövde bütünlüğünü ve termal stres direncini değerlendirir.
Üretim ve Sertifikalar
Üretim tesisleri, 3/3 mil hat ve alana kadar özellik toleranslarını korumak için yüksek- hızlı delme makineleri, vakumlu laminasyon presleri ve doğrudan görüntüleme (LDI) sistemlerini kullanır.
Kalite Yönetimi:ISO 9001:2015
Otomotiv Standardı:IATF 16949:2016
Çevre Yönetimi:ISO 14001:2015
Ürün Uyumluluğu:UL Sertifikalı (E-dosya istek üzerine sağlanır), RoHS Uyumlu, REACH Uyumlu, WEEE Uyumlu.
Paketleme ve Teslimat
Paketleme Yöntemi
Ağır-işe uygun çift-duvarlı ihracat kartonları içinde, nem gösterge kartları (HIC) ve nem gösterge kartları (HIC) içeren, vakumlu-kapalı, anti-statik nem bariyerli torbalar.
Gönderim Şartları
Hava taşımacılığı (DHL, FedEx, UPS) veya deniz taşımacılığı yoluyla FOB, CIF, DDP.
Teslim Süreleri
Prototipler:5 ila 7 iş günü.
Hacim Üretimi:Katman sayısına ve hacmine bağlı olarak 12 ila 20 iş günü.
SSS
S: Halojen-Serbest Yüksek-Tg derecesine ulaşmak için hangi spesifik laminatlar kullanılıyor?
C: Kullanılabilirliğe ve özel performans gereksinimlerine bağlı olarak ITEQ (IT-180A HF), Shengyi (S1141/S1170) ve Panasonic (Megtron serisi) gibi endüstri standardı-yüksek-güvenilirliğe sahip laminatları kullanırız. Teklif aşamasında tam malzeme veri sayfaları (PDS) sağlanır.
S: Kartların gerçekten halojen-içermediğini nasıl doğrularsınız?
C: Her hammadde partisine üreticinin Analiz Sertifikası (CoA) eşlik eder. Rastgele numuneler, klor ve brom konsantrasyonlarının kesinlikle 900 ppm'nin altında kaldığını doğrulamak için İyon Kromatografisi (IC) testine tabi tutulur.
S: Bu malzeme birden fazla kurşunsuz-yeniden akış döngüsüne dayanabilir mi?
C: Evet. 340 dereceyi aşan bir ayrışma sıcaklığı (Td) ve 170 derece ile 180 derece arasında yüksek bir Tg ile kart, katmanlara ayrılma veya kabarma olmaksızın 260 derecelik tepe sıcaklıklarda 6'ya kadar yeniden akış döngüsüne dayanır.
S: Çok-katmanlı yüksek-Tg panolar için desteklenen maksimum en boy oranı nedir?
C: Standart üretim kapasitesi, açık delikli kaplama için 10:1'e kadar en boy oranını destekler ve yüksek-kalınlıktaki levhalarda güvenilir bakır kaplama sağlar.
S: Empedans test raporları her sevkiyata dahil mi?
C: Evet. Kontrollü empedans gerektiren paneller için, bir Zaman Alanı Reflektometrisi (TDR) test kuponu raporu oluşturulur ve parti inceleme raporuyla birlikte gönderilir.
S: Bir RFQ başlatmak için hangi dosya formatları gereklidir?
C: Gerber dosyalarını (RS-274X formatı), bir ODB++ veritabanını, bir IPC-356 ağ listesini ve malzeme gereksinimlerini, yığın ayrıntılarını ve yüzey kaplamasını belirten bir imalat çizimini gönderin.
Fiyat Teklifi İste
24 saat içinde DFM incelemesi, standart{0}}yığma yönergeleri ve resmi fiyat teklifi almak için Gerber dosyalarınızı ve spesifikasyonlarınızı yükleyin.
E-posta:sales@Ldtac.com
Gerekli Dosyalar:Gerber / ODB++, Yığın-çizim, Detay dosyası, Malzeme Listesi (montaj gerekiyorsa).
